Dispositifs de correction et d’assistance à la conduite

Suivant véhicule, ils peuvent être constitués :
  • de l’antiblocage des roues (ABS) ;
  • du contrôle dynamique de conduite (ESC) avec contrôle du sous-virage et système antipatinage ;
  • de l’assistance au freinage d’urgence ;
  • de l’assistance de conduite avec une remorque ;
  • de l’aide au démarrage en côte ;
  • du contrôle d'adhérence en descente (HDC)  ;
  • des roues arrière directrices ;
  • du contrôle châssis ;
  • du freinage anti multi collision ;
  • du système de freinage récupératif.
AVERTISSEMENT
Ces fonctions sont des aides supplémentaires en cas de conduite critique pour permettre d’adapter le comportement du véhicule à la volonté de conduite.
Ces fonctions n’interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).

Antiblocage des roues ( ABS )

Lors d’un freinage intensif, l’ABS permet d’éviter le blocage des roues donc de maîtriser la distance d’arrêt et de conserver le contrôle du véhicule.
Dans ces conditions, des manœuvres d’évitement en freinant sont alors possibles. De plus, ce système permet d’optimiser les distances d’arrêt notamment sur sol peu adhérent (sol mouillé…).
Chaque mise en œuvre du dispositif se manifeste par un tremblement de la pédale de frein. L’ABS ne permet en aucun cas d’améliorer les performances « physiques » liées à l’adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules…).
Conseil
En cas d’urgence, il est recommandé d’appliquer sur la pédale une pression forte et continue. Il n’est pas nécessaire d’agir par pressions successives (pompage). L’ABS modulera l’effort appliqué dans le système de freinage.
Anomalies de fonctionnement :
  • et allumés au tableau de bord accompagnés des messages « ABS à contrôler », « Système freinage à contrôler » et « ESC à contrôler » : cela indique que l’ABS, l’ESC et l’aide au freinage d’urgence sont désactivés. Le freinage est toujours assuré ;
  • , , et allumés au tableau de bord accompagnés du message « Panne du système de freinage » : cela indique une défaillance des dispositifs de freinage.
Dans les deux cas, consultez un Représentant de la marque.
AVERTISSEMENT
Votre freinage est partiellement assuré. Toutefois, il est dangereux de freiner brusquement et ceci vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation. Faites appel à un Représentant de la marque.

Contrôle dynamique de conduite ( ESC ) avec contrôle de sous-virage et système antipatinage

Contrôle dynamique de conduite ESC

Ce système aide à conserver le contrôle du véhicule dans les situations « critiques » de conduite (évitement d’un obstacle, perte d’adhérence dans un virage…).
Principe de fonctionnement
Un capteur au volant permet de connaître la trajectoire de conduite voulue par le conducteur.
D’autres capteurs répartis dans le véhicule mesurent sa trajectoire réelle.
Le système compare la volonté du conducteur à la trajectoire réelle du véhicule et corrige cette dernière, si nécessaire, en agissant sur le freinage de certaines roues et/ou sur la puissance du moteur, en cas de déclenchement du système, le témoin clignote au tableau de bord.

Contrôle de sous-virage

Ce système optimise l’action de l’ESC dans le cas d’un sous-virage prononcé (perte d’adhérence du train avant).

Système antipatinage

Ce système aide à limiter le patinage des roues motrices et à contrôler le véhicule dans les situations de démarrages, d’accélérations ou de décélérations.
Principe de fonctionnement
À l’aide de capteurs de roues, le système mesure et compare, à chaque instant, la vitesse des roues motrices et décèle leur emballement. Si une roue tend à patiner, le système freine celle-ci jusqu’à ce que la motricité redevienne compatible avec le niveau d’adhérence sous la roue.
Le système agit aussi sur le régime moteur selon l’adhérence disponible sous les roues, indépendamment de l’action exercée sur la pédale d’accélérateur.
Dans certaines situations (conduite sur sol très mou : neige, boue… ou conduite avec des roues chaînées), le système peut réduire la puissance moteur pour limiter le patinage.

Anomalies de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le message « ESC à contrôler » et les témoins et s’affichent au tableau de bord. Dans ce cas, l’ESC et le système antipatinage sont désactivés.
Consultez un Représentant de la marque.

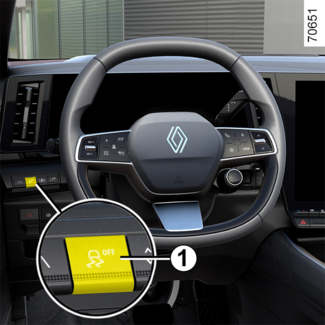

Activation, inhibition de la fonction antipatinage

Dans certaines situations (conduite sur sol très mou : neige, boue… ou conduite avec des roues chainées), le système peut réduire la puissance moteur pour limiter le patinage. Activez la fonction par appui sur le contacteur 1. Si cet effet n’est pas souhaité, il est possible de désactiver la fonction par appui sur le contacteur 1. Dans ce cas, le témoin s’allume fixe au tableau de bord accompagné du message « ESC désactivé ».
Le système antipatinage apportant une sécurité supplémentaire, il est déconseillé de rouler avec la fonction inhibée. Sortez de cette situation dès que possible par un nouvel appui sur le contacteur 1.

Assistance au freinage d‘urgence

C’est un système complémentaire à l’ABS qui aide à réduire les distances d’arrêt du véhicule.
Principe de fonctionnement
Le système permet de détecter une situation de freinage d’urgence. Dans ce cas, le système de freinage développe instantanément sa puissance maximum et peut déclencher la régulation ABS.
Le freinage ABS est maintenu tant que la pédale de frein n’est pas relâchée.
Allumage des feux stop
Suivant véhicule, ceux-ci peuvent clignoter en cas de forte décélération.
Anticipation du freinage
Suivant véhicule, lorsque vous relâchez rapidement la pédale d’accélérateur, le système anticipe le freinage afin de diminuer les distances d’arrêt.
Cas particuliers
Lors de l’utilisation du régulateur de vitesse :
  • si vous utilisez la pédale d’accélérateur, lorsque vous la relâcherez le système peut se déclencher ;
  • si vous n’utilisez pas la pédale d’accélérateur, le système ne se déclenchera pas.
Anomalies de fonctionnement
Lorsque le système détecte une anomalie de fonctionnement, le message « Système freinage à contrôler » s’affiche au tableau de bord accompagné du témoin .
Consultez un Représentant de la marque.
AVERTISSEMENT
Ces fonctions sont des aides supplémentaires en cas de conduite critique pour permettre d’adapter le comportement du véhicule à la volonté de conduite.
Ces fonctions n’interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).

Assistance de conduite avec une remorque

Ce système aide à conserver le contrôle du véhicule dans le cas d’une utilisation avec une remorque. Il détecte les oscillations provoquées par la traction d’une remorque dans des conditions particulières de conduite.
Conditions de fonctionnement
  • La fonction doit être activée par un Représentant de la marque ;
  • l’attelage doit être agréé par un Représentant de la marque ;
  • le câblage doit être agréé par un Représentant de la marque ;
  • l’attelage doit être branché au véhicule.
Principe de fonctionnement
La fonction stabilise le véhicule par :
  • un freinage asymétrique des roues avant pour réduire les oscillations provoquées par la remorque ;
  • un freinage des quatre roues et une limitation du couple moteur pour réduire la vitesse du véhicule jusqu’à l’arrêt des oscillations.
Le témoin clignote au tableau de bord pour vous en informer.
AVERTISSEMENT
Lorsque le câblage d’attelage est occupé, mais sans qu’une remorque ne soit attelée (porte-vélo, porte bagage avec éclairage...), la fonction peut agir dans des conditions de conduite particulière type orniérage.
Risque de décélération du véhicule.

Aide au démarrage en côte

En fonction de l’inclinaison de la pente, ce dispositif vous assiste lors d’un démarrage en côte. Il empêche le véhicule de reculer, en intervenant sur le serrage automatique des freins, lorsque le conducteur lève le pied de la pédale de frein pour actionner l’accélérateur.
Fonctionnement du système
Il fonctionne uniquement lorsque le levier de vitesses est en position autre que le point mort (position autre que N ou P pour les boîtes de vitesses automatiques) et que le véhicule est à l’arrêt complet (appui sur la pédale de frein).
Le système retient le véhicule environ 2 secondes. Ensuite, les freins se desserrent progressivement (le véhicule roule en fonction de la pente).
AVERTISSEMENT
Le système d'aide au démarrage en côte ne peut totalement empêcher le véhicule de reculer dans tous les cas (très fortes déclivités…).
Le conducteur peut dans tous les cas actionner la pédale de frein et ainsi empêcher le véhicule de reculer.
L’aide au démarrage en côte ne doit pas être utilisée pour un arrêt prolongé : utilisez la pédale de frein.
Cette fonction n'est pas conçue pour immobiliser le véhicule de manière permanente.
Si nécessaire, utilisez la pédale de frein pour arrêter le véhicule.
Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents.
Risques de blessures graves.

Contrôle d'adhérence en descente ( HDC )

(suivant véhicule)
Ce dispositif permet de limiter la vitesse du véhicule sans intervenir sur la pédale de frein (lorsque vous roulez dans une forte descente).
Le contrôle d'adhérence en descente fonctionne entre 6 et 30 km/h environ en marche avant et à 6 km/h environ en marche arrière.
Nota : si la vitesse du véhicule dépasse 60 km/h, le système se désactive et le témoin s’éteint.

Activation/désactivation du système

Vous disposez de plusieurs moyens d'activation pour accéder au système :
  • via le widget « Contrôle d'adhérence en descente » (si paramétré par le client) ;
  • via la fonction « Favoris » (si paramétrée par le client) MENU DE PERSONNALISATION DES RÉGLAGES DU VÉHICULE ;
  • suivant véhicule, depuis le Monde « Véhicule » 2, sélectionnez « Dynamique châssis » 3, puis appuyez sur 4. Le témoin s'affiche au tableau de bord. Pour désactiver la fonction, appuyez à nouveau sur 4. Le témoin s'éteint au tableau de bord.

Mise en service du système

Véhicule roulant en descente, dès qu'une déclivité suffisante est détectée, le témoin devient vert. Pendant l'activation du système de contrôle d'adhérence en descente, la vitesse de descente peut être augmentée avec la pédale d'accélération ou diminuée avec la pédale de frein.
Chaque mise en service du dispositif peut se manifester par un bruit fonctionnel de la pompe d'assistance de freins.
Nota : ce système ne fonctionne pas lorsque le levier de vitesses est en position P ou si le véhicule roule sur le plat.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, le message « HDC à contrôler » s'affiche en orange au tableau de bord.
En cas d'anomalie de fonctionnement, adressez-vous à un Représentant de la marque.
En cas d'indisponibilité du système, le message « HDC indisponible » s'affiche au tableau de bord.
AVERTISSEMENT
Le système de contrôle d'adhérence en descente peut se désactiver temporairement en cas de risque de hausse de la température du système de freinage (le témoin s'éteint).
Si nécessaire, utilisez la pédale de frein pour arrêter le véhicule.
Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents et/ou en pente.
Risques de blessures graves.

Roues arrière directrices

Pour les véhicules qui en sont équipés, ce système permet, lorsque le véhicule roule, d’orienter les roues arrière en fonction des conditions de conduite : à basse vitesse ce système privilégie la maniabilité, à vitesse plus élevée il optimise la stabilité.
Lors de roulage à petite vitesse, les roues arrière s’orientent dans le sens inverse des roues avant (figure A) afin d’améliorer la maniabilité du véhicule. Ceci est utile lors de roulages urbains, sur route sinueuse, en manœuvre sur un parking...
Lors de roulage à vitesse plus élevée, les roues arrière s’orientent dans le même sens que les roues avant (figure B) afin d’optimiser la stabilité du véhicule. Ceci est utile lors d’un changement de voie, lors de la prise de virage...
Nota : la configuration du système (agilité...) dépend du mode sélectionné dans le menu « MULTI-SENSE » MULTI-SENSE.

Anomalies de fonctionnement

  • Si le témoin accompagné du message « Direction à contrôler » s’affiche au tableau de bord : consultez un Représentant de la marque.
  • Si le témoin accompagné du message « Panne de la direction » s’affiche au tableau de bord, cela indique une défaillance du système.
AVERTISSEMENT
vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation. Faites appel à un Représentant de la marque.
En cas de choc sur le soubassement du véhicule (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (déformation d’un essieu).
Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.

Contrôle châssis

Le système « Contrôle châssis » permet d'adapter la rigidité de la suspension (amortissement variable) en fonction des conditions de roulage.
Selon le réglage et le mode du MULTI-SENSE sélectionné MULTI-SENSE, le système adapte une suspension plus souple (Confort) à une suspension plus dure (Sport).
Trois réglages de fonctionnement sont disponibles :
  • Confort ;
  • Dynamique ;
  • Sport.
Lorsque les conditions de visibilité sont suffisamment bonnes, la caméra 1 détecte les obstacles à venir pour permettre au système d'anticiper et d'adapter les réglages nécessaires à la bonne tenue de route de votre véhicule.
Nota : veillez à ce que le pare-brise ne soit pas occulté (saletés, boue, neige, buée…).

Freinage anti multi collision

Le freinage anti multi collision permet de réduire le risque de collision additionnelle après un accident en immobilisant temporairement votre véhicule.

Principe de fonctionnement

Lorsque le système d’airbag détecte une collision, les prétensionneurs ou les airbags se déclenchent DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT et la fonction « freinage anti multi collision » active le contrôle dynamique de conduite (ESC) pour freiner le véhicule.
Le freinage anti multi collision est désactivé pendant son fonctionnement si :
  • le conducteur appuie fortement sur la pédale d’accélérateur ;
et/ou
  • la force de freinage générée par l’appui sur la pédale de frein est supérieure à la force produite par le freinage automatique déclenchée par la fonction.
Nota : le freinage anti multi collision nécessite le bon fonctionnement du système de freinage de votre véhicule.

Anomalies de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le message « Post-collision à contrôler » et le témoin s’affichent au tableau de bord.
Dans ce cas, la fonction est désactivée. Consultez un Représentant de la marque.

Système de freinage récupératif

Lors d’un freinage, le système de freinage récupératif peut convertir l’énergie produite par la décélération du véhicule en énergie électrique.
Celle-ci vient recharger la batterie de traction et permet de gagner en autonomie.
Anomalies de fonctionnement
  • allumé au tableau de bord accompagné du message « Système freinage à contrôler » : l’assistance de freinage est toujours assurée.
Dans ces conditions, le ressenti à l’appui sur la pédale de frein peut être différent.
Il est recommandé d’appliquer sur la pédale une pression forte et continue.
Consultez un Représentant de marque.
  • allumé au tableau de bord accompagné du message « Panne du système de freinage » : cela indique une défaillance des dispositifs de freinage.
Faites appel à un Représentant de marque.
AVERTISSEMENT
Le témoin vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.
