Détection des panneaux de signalisation routière

  • 1
  • 2
  • 3
  • 4
  • 5

Détection des panneaux de signalisation routière

Le système affiche au tableau de bord les limitations de vitesse en fonction des panneaux de signalisation routière sur le bord de la route.
Il utilise principalement les informations provenant de la caméra 1 fixée sur le pare-brise derrière le rétroviseur. Suivant pays, le système utilise également des informations cartographiques issues d'un abonnement pour interpréter certains panneaux (entrée de ville...).
Le panneau affiché au tableau de bord change lorsqu'un panneau de signalisation est détecté par le système.
Lorsque le limiteur de vitesse ou le régulateur adaptatif est actif, il vous est possible d’adapter la consigne de limitation à la vitesse affichée au tableau de bord par le système (LIMITEUR DE VITESSE et RÉGULATEUR DE VITESSE ADAPTATIF).
En cas de dépassement de la vitesse détectée, l’affichage du panneau est modifié pour vous en informer.

Localisation de la caméra 1

Veillez à ce que le pare-brise ne soit pas occulté (saletés, boue, neige, buée...).

Particularités

Pour les véhicules avec abonnement cartographique :
  • lorsque le véhicule circule dans un pays où les unités de vitesse sont différentes de celles du véhicule, le système affiche le panneau de limitation de vitesse dans l’unité du pays ainsi que la conversion de la vitesse détectée dans l’unité du tableau de bord du véhicule.
  • pour les pays réduisant la limitation de vitesse par temps de pluie et sur certains types de route, le système peut modifier la vitesse détectée après plusieurs secondes d’essuyage du pare-brise.
Pour les véhicules sans abonnement cartographique : lorsque vous circulez dans un pays où les unités de vitesse sont différentes de celles de votre véhicule, vous pouvez sélectionner manuellement l’unité de vitesse correspondante au tableau de bord (changement de kilomètre en mile par exemple) afin d’obtenir les informations appropriées AFFICHEURS ET INDICATEURS.
Le système ne prend pas en compte les limitations exceptionnelles comme, par exemple, les jours de pic de pollution.

Fonctionnement

Indicateurs
La fonction affiche les indicateurs suivants :
2.
Panneaux de signalisation routière de limitation de vitesse et de signalisation routière de limitation de vitesse additionnels (vitesse sur bretelle de sortie avec flèche, vitesse avec présence d’une caravane, vitesse avec panonceau étendu...).
3.
Panneaux de signalisation routière additionnels (début d’interdiction de dépasser).
En cas de dépassement de la vitesse limitée, un cercle rouge clignote autour du panneau (indicateur 3) pendant quelques secondes et est accompagné d'un signal sonore pour vous en avertir.
Il reste allumé fixe au tableau de bord tant que le véhicule dépasse la vitesse limitée.
Conseil
Abonnement cartographique
L'interprétation de panneaux de signalisation routière est liée à un abonnement cartographique.
Pour la gestion de l’abonnement, reportez-vous à la notice multimédia.
En l'absence d'abonnement, le système se limitera à la prise en compte des panneaux de limitation de vitesse au moment de leur détection par la caméra.
Le système ne prendra plus en compte les informations en lien avec la cartographie. La disponibilité des limitations de vitesse pourra en être impactée

Activation/désactivation

AVERTISSEMENT
Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt.
Conseil
Suivant véhicule, selon la durée qui suit le dernier arrêt du moteur, l'alerte sonore se réactive :
  • au déverrouillage du véhicule ;
ou
  • à l'ouverture d'une porte ;
ou
  • au redémarrage du moteur.

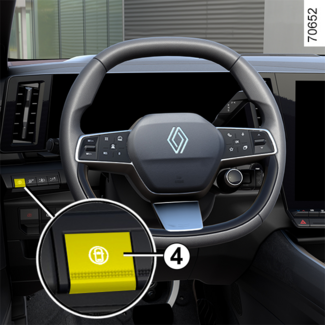

Activation, désactivation de l'alerte sonore de survitesse depuis le bouton 4 « My Safety »

La désactivation ou l’activation de l'alerte sonore peut être configurée depuis le mode « Perso » de la fonction « My Safety » MY SAFETY.
Si la désactivation de l'alerte sonore a été préalablement configurée depuis le mode « Perso » :
  • pour désactiver l'alerte sonore, effectuez deux appuis successifs sur le bouton 4. Le témoin lumineux du bouton 4 s’éteint ;
  • pour réactiver l'alerte sonore, appuyez une fois sur le bouton 4. Le témoin lumineux du bouton 4 s'allume.

Activation, désactivation de l'alerte sonore de survitesse depuis l’écran multimédia 5

Pour accéder à l'activation ou la désactivation de l'alerte sonore, reportez-vous à la notice multimédia.
Choisissez « ON » ou « OFF ».

Variation de la vitesse limitée ou de la vitesse de régulation

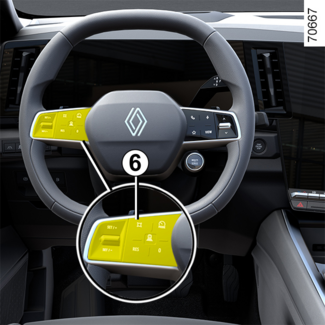

Pour adapter la consigne du limiteur de vitesse, du régulateur ou du régulateur de vitesse adaptatif aux limitations de vitesse détectées, appuyez sur le contacteur 6.

Indisponibilités temporaires

Lorsque le système est indisponible pour des raisons liées à la caméra ou aux données cartographiques, l'affichage s'affiche au tableau de bord. Si le problème persiste, consultez un Représentant de la marque.
Le système peut ne pas détecter la limitation de vitesse si :
  • le pare-brise n’est pas propre ;
  • la caméra est éblouie par le soleil ;
  • la visibilité est insuffisante (brouillard...) ;
  • les panneaux sont illisibles (neige...) ou masqués (par un autre véhicule ou par des arbres) ;
  • les informations issues de la carte ne sont pas à jour.
Nota : lorsque la caméra frontale est occultée, le message « Caméra avant sans visibilité » s’affiche au tableau de bord. Nettoyez la zone du pare-brise devant la caméra.

Anomalies de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, l'affichage s'affiche au tableau de bord.
Dans certains cas, ils sont accompagnés du message :
  • « Aides conduite indisponibles » ;
ou
  • « Caméra avant à contrôler » ;
ou
  • « Aides conduite à contrôler ». Consultez un Représentant de la marque.
AVERTISSEMENT
Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.
Le conducteur doit toujours adapter sa vitesse aux règles du code de la route et aux conditions de circulation indépendamment des indications du système.
Il se peut que le système ne détecte pas tous les panneaux de limitation de vitesse ou qu’il les interprète de façon erronée.
Le conducteur ne doit pas ignorer les panneaux qui ne seraient pas détectés par le système et doit se conformer en priorité aux panneaux de la circulation et aux consignes du Code de la route.
En cas de mauvaise visibilité (brouillard, neige, givre...), le système peut ne pas indiquer au conducteur la limitation adéquate
