FILET DE SÉPARATION
![](/sites/default/files/uas/fra/XFK/ud81088_2_1.jpg)
Pour les véhicules qui en sont équipés, le filet de séparation est utile lors du transport d’animaux ou de bagages pour les isoler de la partie passagers.
Il s’installe derrière la banquette arrière ou, suivant véhicule, les sièges arrière, ou derrière les sièges conducteur et passager avant.
![](/sites/default/files/uas/fra/XFK/ud81088_2_2.jpg)

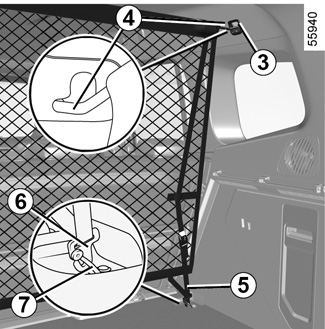

Pose du filet de séparation derrière les sièges arrière
(châssis standard)
À l’intérieur du véhicule, de chaque côté :
- introduisez la tringle supérieure 4 du filet dans les points d’ancrage 3 ;
- fixez les deux crochets 6 des sangles 5 du filet sur les ancrages 7 ;
- réglez la sangle 5 du filet de manière à ce qu’il soit bien tendu.
![](/sites/default/files/uas/fra/XFK/ud81088_2_3.jpg)

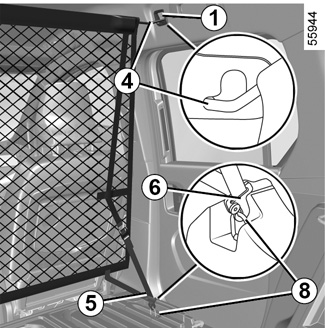

Pose du filet de séparation derrière les sièges avant
(châssis standard)
À l’intérieur du véhicule, de chaque côté :

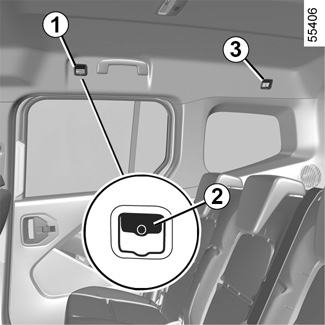

- levez les caches 2 pour accéder aux points d’ancrage 1 et retirez les couvercles des ancrages 8 ;
- introduisez la tringle supérieure 4 du filet dans les points d’ancrage 1 ;
- fixez les deux crochets 6 des sangles 5 du filet sur les ancrages 8 ;
- réglez la sangle 5 du filet de manière à ce qu’il soit bien tendu.
Le filet de séparation est prévu pour retenir une masse maximum de 10 kg.
Risques de blessures.
Le filet de séparation ne doit pas être utilisé pour fixer des objets.
Risques de blessures.
![](/sites/default/files/uas/fra/XFK/ud81088_2_4.jpg)
Pose du filet de séparation derrière les sièges arrière
(châssis long)
Il s’installe derrière les sièges arrière de deuxième rangée.
À l’intérieur du véhicule et de chaque côté :
- avancez les sièges de deuxième rangée au maximum ;
- mettez les sièges de troisième rangée en position portefeuille ou retiréz-les ;
- introduisez la tringle supérieure 10 du filet dans les points d’ancrage 9 ;
![](/sites/default/files/uas/fra/XFK/ud81088_2_5.jpg)
- fixez les deux crochets 12 des sangles 11 du filet sur les ancrages 13 ;
- réglez la sangle 11 du filet de manière à ce qu’il soit bien tendu ;
- réglez la position des sièges de deuxième rangée : veillez à ce que les dossiers des sièges ne viennent pas toucher le filet de séparation.
![](/sites/default/files/uas/fra/XFK/ud81088_2_6.jpg)
N’installez pas le filet de séparation à cette position lorsqu’un passager occupe un siège arrière.
La présence de l’étiquette A située sur le latéral du filet de séparation vous rappelle ces instructions.
![](/sites/default/files/uas/fra/XFK/ud81088_2_7.jpg)
![](/sites/default/files/uas/fra/XFK/ud81088_2_8.jpg)
![](/sites/default/files/uas/fra/XFK/ud81088_2_9.jpg)
![](/sites/default/files/uas/fra/XFK/ud81088_2_10.jpg)
Pose du filet de séparation derrière les sièges avant
(châssis long)
Il s’installe derrière les sièges conducteur et passager avant.
À l’intérieur du véhicule et de chaque côté :
- mettez les sièges arrière en position portefeuille ou retiréz-les ;
- levez les caches 15 pour accéder aux points d’ancrage 14 ;
- introduisez la tringle supérieure 16 du filet dans les points d’ancrage 14 ;
- retirez les couvercles 17 pour accéder aux points d’ancrage 18 ;
- fixez les deux crochets 20 des sangles 19 du filet sur les ancrages 21 ;
- réglez la sangle 19 du filet de manière à ce qu’il soit bien tendu ;
- réglez la position des sièges avant : veillez à ce que les dossiers des sièges ne viennent pas toucher le filet de séparation.
Le filet de séparation est prévu pour retenir une masse maximum de 10 kg.
Risques de blessures.
