ÉCLAIRAGE INTÉRIEUR : remplacement des lampes

  • 1
  • 2
  • 3
  • 4
  • 5

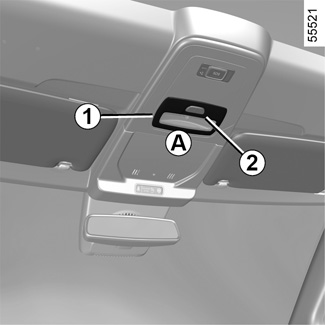

Plafonnier avant 1

- Déclippez le diffuseur 2 (à l’aide d’un outil type tournevis plat) positionné en A ;

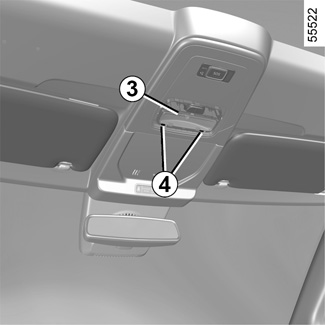

- déclippez et dégagez le porte-lampe 3 par les languettes 4 ;

- dégagez la lampe concernée.

Type de la lampe 5 : W5W.

Remontage

- Clippez le diffuseur 2 sur le porte-lampe 3 ;

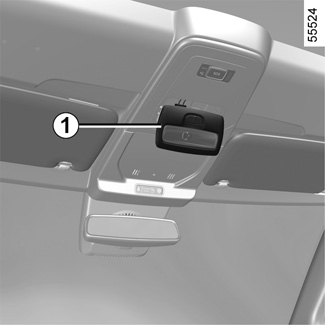

- clippez le plafonnier 1 jusqu’au clic ;

- assurez-vous du bon positionnement et du bon verrouillage du plafonnier.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

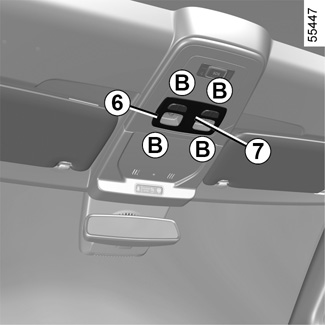

Spots de lecture avant 6

(suivant véhicule)

- Déclippez le diffuseur 7 (à l’aide d’un outil type tournevis plat) positionné en B ;

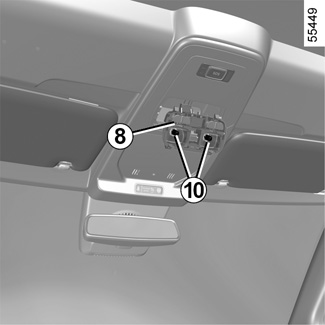

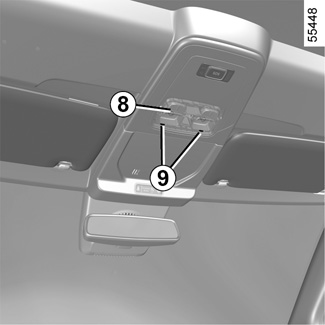

- déclippez et dégagez le porte-lampe 8 par les languettes 9 ;

- dégagez la lampe concernée.

Type de la lampe 10 : W5W.

Remontage

- Clippez le diffuseur 7 sur le porte-lampe 8 ;

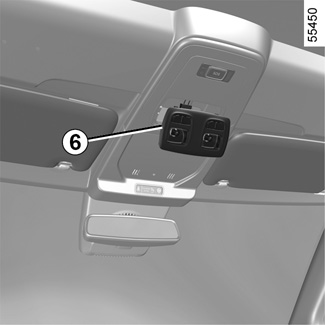

- clippez le bloc des spots de lecture 6 jusqu’au clic ;

- assurez-vous du bon positionnement du bloc des spots de lecture et de son bon verrouillage.

Spots de lecture avant à LED 11

Consultez un Représentant de la marque.

Spots de lecture arrière à LED 12 et 13

Consultez un Représentant de la marque.

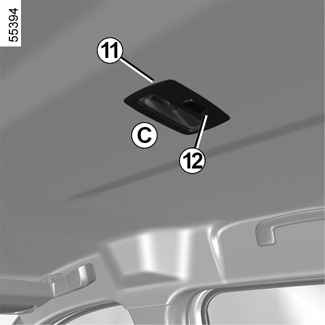

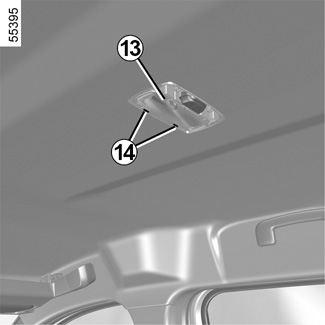

Spot de lecture arrière 14

(suivant véhicule)

- Déclippez le diffuseur 15 (à l’aide d’un outil type tournevis plat) positionné en C ;

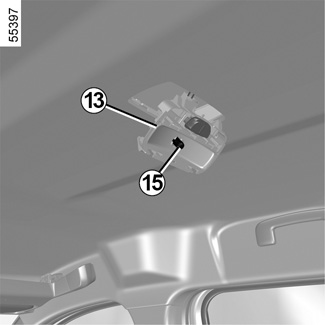

- déclippez et dégagez le porte-lampe 16 par les languettes 17 ;

- dégagez la lampe concernée.

Type de la lampe 18 : W5W.

Remontage

- Clippez le diffuseur 15 sur le porte-lampe 16 ;

- clippez le bloc du spot de lecture 14 jusqu’au clic ;

- assurez-vous du bon positionnement du bloc de spot de lecture et de son bon verrouillage.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

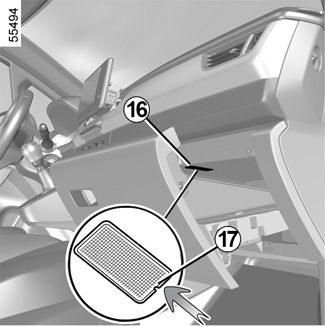

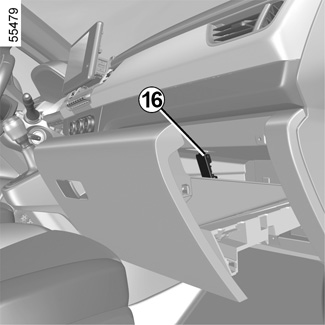

Éclaireur de boîte à gants 19

(suivant véhicule)

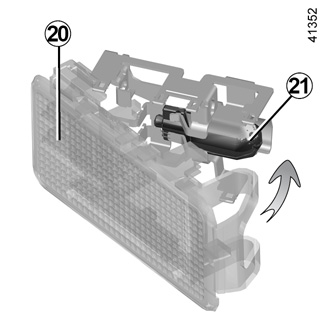

Déclippez l’éclaireur 19 (à l’aide d’un outil type tournevis plat) en pressant sur la languette 20 pour basculer l’éclaireur vers l’intérieur de la boîte.

Dégagez la lampe concernée.

Type de la lampe : W5W.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

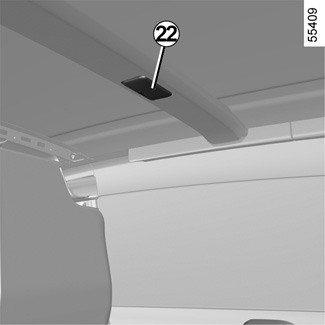

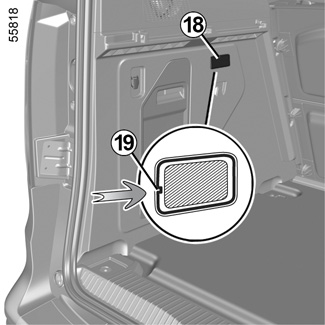

Éclaireur de coffre 21

Déclippez l’éclaireur 21 (à l’aide d’un outil type tournevis plat) en pressant sur la languette 22 pour basculer l’éclaireur vers l’intérieur du coffre.

Dégagez la lampe concernée.

Type de la lampe : W5W.

Dégager le diffuseur 23 et accéder à la lampe 24.

Type de la lampe 24 : W5W.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Éclaireur arrière halogène 25

Déclippez le diffuseur du plafonnier à l’aide d’un outil type tournevis plat.

Tirez la lampe vers le bas pour la sortir de son emplacement.

Type de lampe : W6W

Changez la lampe et remettez le diffuseur en place.

Éclaireur arrière à LED 26

Consultez un Représentant de la marque.
