Sicherheitsgurte

Legen Sie zu Ihrem Schutz die Sicherheitsgurte auch bei kurzer Fahrstrecke an. Beachten Sie zudem die gesetzlichen Bestimmungen des jeweiligen Landes.
Um einen optimalen Schutz zu gewährleisten, stellen Sie vor dem Anlassen erst Ihre Sitzposition und anschließend die Sicherheitsgurte für alle Insassen ein.

Einstellen der Sitzposition

  • Setzen Sie sich im Sitz ganz nach hinten (Mantel, Jacke usw. vorher ausziehen). Dies ist die wichtigste Voraussetzung für eine optimale Abstützung des Rückens;
  • wählen Sie durch Vor- oder Zurückschieben des Sitzes den richtigen Abstand zu den Pedalen. Der Sitz sollte so weit wie möglich nach hinten gestellt sein, Kupplungs- und Bremspedal müssen sich jedoch komplett durchdrücken lassen. Stellen Sie die Rückenlehne so ein, dass die Arme leicht angewinkelt sind.
  • stellen Sie die Kopfstütze ein. Für ein Höchstmaß an Sicherheit sollte der Abstand zwischen Kopf und Kopfstütze so gering wie möglich sein;
  • stellen Sie die Sitzhöhe ein. Diese Einstellung ermöglicht die Sitzposition auszuwählen, in der die optimale Sicht erreicht wird;
  • stellen Sie die Lenkradhöhe ein.
Tipp
Vergewissern Sie sich, dass die hintere Sitzbank RÜCKSITZBANK: VERSTELLMÖGLICHKEITENRÜCKSITZE: VERSTELLMÖGLICHKEITEN korrekt eingerastet ist, damit die hinteren Sicherheitsgurte ordnungsgemäß funktionieren.
Warnung
Nicht korrekt eingestellte oder verdrehte Sicherheitsgurte können bei Unfällen Verletzungen verursachen.
Es darf nur eine Person (Kind oder Erwachsener) mit einem Sicherheitsgurt angeschnallt werden.
Auch schwangere Frauen müssen den Gurt anlegen. In diesem Fall darauf achten, dass der Beckengurt ohne großes Spiel nicht zu stark auf den Bauch drückt.

Einstellen der Sicherheitsgurte

Um die korrekte Einstellung und Positionierung der Sicherheitsgurte auf allen Sitzen zu gewährleisten:
  • Sitze einstellen (Sitzposition und Rückenlehnenwinkel, falls vorhanden);
  • fest an die Rückenlehne lehnen;

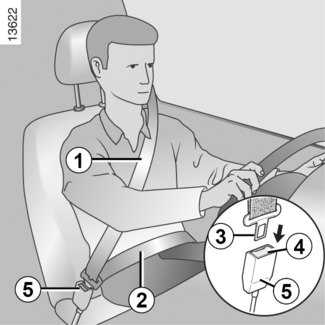

  • Führen Sie den Schultergurt 1 so nah wie möglich an den Hals heran, ohne dass er tatsächlich auf dem Hals aufliegt (stellen Sie gegebenenfalls die Höhe des Sicherheitsgurtes ein, falls möglich) und vergewissern Sie sich, dass der Schultergurt 1 an der Schulter anliegt;
  • Positionieren Sie den Beckengurt 2 so, dass er flach auf den Oberschenkeln und am Becken anliegt.
Der Sicherheitsgurt sollte so nahe wie möglich am Körper anliegen, vermeiden Sie es z. B. dicke Kleidung zu tragen, auswölbende Gegenstände unter dem Gurt zu halten usw.
Verriegeln
Wickeln Sie den Gurt langsam und gleichmäßig ab und vergewissern Sie sich, dass die Schnalle 3 in der Arretierung 5 einrastet (überprüfen Sie die Arretierung durch Ziehen an der Schnalle 3).
Blockiert der Gurt vor dem Verriegeln, diesen ein größeres Stück aufrollen lassen und dann erneut abrollen.
Sollte der Gurt einmal vollständig blockiert sein, ziehen Sie den Gurt langsam, jedoch kräftig um ca. 3 cm heraus. Lassen Sie ihn dann automatisch aufrollen und rollen Sie ihn erneut ab.
Sollte das Problem weiterbestehen, wenden Sie sich an eine Vertragswerkstatt.
Entriegelung
Drücken Sie die Taste 4 und der Sicherheitsgurt wird von der Aufrollvorrichtung aufgerollt. Führen Sie ihn mit der Hand zurück.

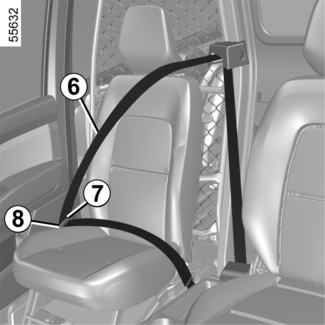

„Open Sesame“-Version Beifahrer-Sicherheitsgurt vorne.

Langsam am Gurt ziehen 6.
Rasten Sie die verschiebbare Schlosszunge 7 in das Gurtschloss 8 ein.

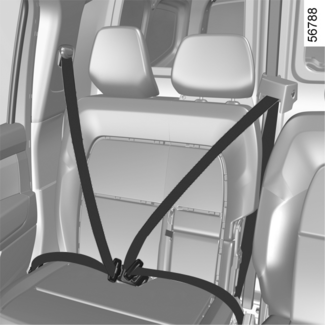

Ausführung mit Sitzbank mit 2 Plätzen

Unter normalen Nutzungsbedingungen, schließen Sie den Gurt des mittleren Sitzplatzes, wenn dieser nicht besetzt ist.

Höheneinstellung der Sicherheitsgurte vorne

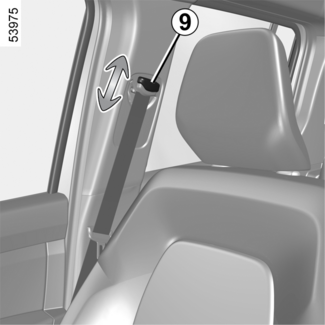

Drücken Sie die Taste 9, um die Höhe des Sicherheitsgurtes so einzustellen, dass der Schultergurt wie zuvor gezeigt getragen wird. Drücken Sie die Taste 9 und lösen Sie den Sicherheitsgurt aus oder senken Sie ihn ab. Vergewissern Sie sich, dass der Sicherheitsgurt richtig eingerastet ist, nachdem Sie ihn angelegt haben.

Warnlampe für nicht angelegten Sicherheitsgurt

Warnleuchte Sicherheitsgurt-Erinnerung, Standard-Fahrgestell

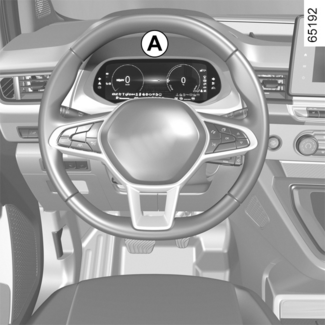

Instrumententafel A

Warnleuchte für den Fahrer-Sicherheitsgurt und, je nach Fahrzeug, Warnleuchte für Beifahrer-Sicherheitsgurt

Wenn bei geschlossenen Türen die Zündung eingeschaltet wird, erscheint etwa 60 Sekunden lang die Grafik 11 in der Instrumententafel A. Dies informiert den Fahrer jedes Mal über den Anlegestatus der einzelnen vorderen Sicherheitsgurte, wenn:
  • die Türen während der Fahrt geöffnet werden (Fahrzeuggeschwindigkeit über Null);
  • ein vorderer Sicherheitsgurt angelegt oder gelöst wird.

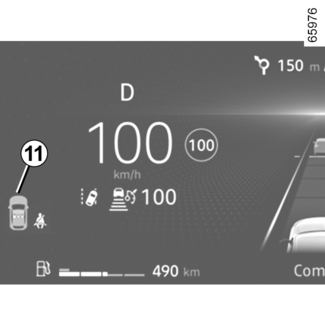

Die Grafik 11 verstehen:
Sicherheitsgurt angelegt;
Sitz besetzt und Sicherheitsgurt nicht angelegt;
Sitz nicht besetzt.
Bei geschlossenen Türen wird auf dem Zentraldisplay 10 die Kontrollleuchte angezeigt, wenn die Zündung eingeschaltet ist und Fahrer- und/oder Beifahrergurt(e) (bei besetztem Sitz) nicht angelegt sind.
Bei einer Fahrzeuggeschwindigkeit von weniger als ca. 20 km/h leuchtet die Kontrollleuchte auf dem Zentraldisplay 6 auf, wenn ein Vordersitz besetzt und der Sicherheitsgurt nicht angelegt ist. Wird begleitet von der Grafik 11, die jedes Mal für etwa 60 Sekunden angezeigt wird, wenn einer der vorderen Sicherheitsgurte angelegt oder gelöst wird.
Wenn die Fahrzeuggeschwindigkeit 20 km/h erreicht oder überschreitet und einer der vorderen Sicherheitsgurte während der Fahrt nicht angelegt ist oder gelöst wird:
  • leuchtet die Kontrollleuchte im Zentraldisplay 10 auf;
und
  • ertönt 120 Sekunden lang ein Piepton;
und
  • wird die Grafik 11 ca. 180 Sekunden lang angezeigt und das Symbol für den betreffenden Sitz wird angezeigt.
Vergewissern Sie sich immer, dass die Passagiere auf den Vordersitzen ordnungsgemäß angeschnallt sind und dass die angegebene Anzahl der als angelegt angezeigten Sicherheitsgurte mit der Anzahl der besetzten Vordersitze übereinstimmt.
Hinweis: Ein auf dem vorderen Beifahrersitz abgelegter Gegenstand kann die Kontrollleuchte ebenfalls auslösen.

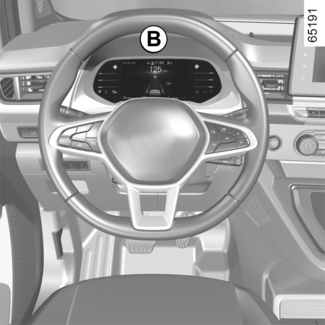

Instrumententafel B

Warnleuchte für den Fahrer-Sicherheitsgurt und, je nach Fahrzeug, Warnleuchte für Beifahrer-Sicherheitsgurt

Wenn bei geschlossenen Türen die Zündung eingeschaltet wird, erscheint etwa 60 Sekunden lang die Grafik 12 in der Instrumententafel B. Dies informiert den Fahrer jedes Mal über den Anlegestatus der einzelnen vorderen Sicherheitsgurte, wenn:
  • die Türen während der Fahrt geöffnet werden (Fahrzeuggeschwindigkeit über Null);
  • ein vorderer Sicherheitsgurt angelegt oder gelöst wird.

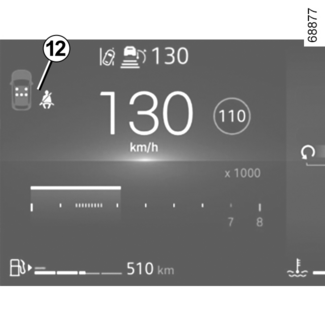

Die Grafik 12 verstehen:
  • Symbol in grün: Sicherheitsgurt angelegt;
  • Symbol in rot: Sitzplatz besetzt und Sicherheitsgurt nicht angelegt;
  • Symbol in grau: Sitzplatz nicht besetzt.
Bei geschlossenen Türen wird auf dem Zentraldisplay 10 die Kontrollleuchte angezeigt, wenn die Zündung eingeschaltet ist und Fahrer- und/oder Beifahrergurt(e) (bei besetztem Sitz) nicht angelegt sind.
Bei einer Fahrzeuggeschwindigkeit von weniger als ca. 20 km/h leuchtet die Warnleuchte auf dem zentralen Display 10 auf, wenn ein Vordersitz besetzt und der Sicherheitsgurt nicht angelegt ist. Wird begleitet von der Grafik 12, die jedes Mal für etwa 60 Sekunden angezeigt wird, wenn einer der vorderen Sicherheitsgurte angelegt oder gelöst wird.
Wenn die Fahrzeuggeschwindigkeit 20 km/h erreicht oder überschreitet und einer der vorderen Sicherheitsgurte während der Fahrt nicht angelegt ist oder gelöst wird:
  • leuchtet die Kontrollleuchte im Zentraldisplay 10 auf;
und
  • ertönt 120 Sekunden lang ein Piepton;
und
  • die Grafik 12 wird ca. 180 Sekunden lang angezeigt und das Symbol für den betreffenden Sitz leuchtet rot.
Vergewissern Sie sich immer, dass die Passagiere auf den Vordersitzen ordnungsgemäß angeschnallt sind und dass die angegebene Anzahl der als angelegt angezeigten Sicherheitsgurte mit der Anzahl der besetzten Vordersitze übereinstimmt.
Hinweis: Ein auf einem der vorderen Sitze abgelegter Gegenstand kann die Kontrollleuchte ebenfalls auslösen.

Kontrollleuchte für den hinteren Sicherheitsgurt (abhängig vom Fahrzeug)

Wenn bei geschlossenen Türen die Zündung eingeschaltet wird, erscheint etwa 60 Sekunden lang die Grafik 12 an der Instrumententafel. Dies informiert den Fahrer jedes Mal über den Anlegestatus der einzelnen hinteren Sicherheitsgurte:
  • die Türen während der Fahrt geöffnet werden (Fahrzeuggeschwindigkeit über Null);
  • ein hinterer Sicherheitsgurt ist angelegt oder gelöst.
Die Grafik 12 verstehen:
  • Symbol in grün: Sicherheitsgurt angelegt;
  • Rotes Symbol: Sicherheitsgurt nicht angelegt.
Liegt die Fahrzeuggeschwindigkeit unter ca. 20 km/h, wird die Grafik 10 ca. 30 Sekunden angezeigt, falls einer der hinteren Sicherheitsgurte angelegt oder gelöst wird.
Wenn die Fahrzeuggeschwindigkeit 20 km/h erreicht oder überschreitet und einer der hinteren Sicherheitsgurte während der Fahrt geöffnet wird:
  • leuchtet die Kontrollleuchte im Zentraldisplay 10 auf;
und
  • ertönt 30 Sekunden lang ein Piepton;
und
  • wird die Grafik 12 mindestens 60 Sekunden lang angezeigt und das Symbol für den betreffenden Sitz leuchtet rot.
Vergewissern Sie sich stets, dass alle Fondinsassen richtig angeschnallt sind und dass die angezeigte Anzahl angelegter Sicherheitsgurte der Anzahl der besetzten Rücksitze entspricht.

Warnleuchte Sicherheitsgurt-Erinnerung, langes Fahrgestell

Instrumententafel A

Warnlampe „Bitte angurten“ Fahrerseite und, je nach Fahrzeug, Beifahrerseite

Wenn bei geschlossenen Türen die Zündung eingeschaltet wird, erscheint etwa 60 Sekunden lang die Grafik 13 in der Instrumententafel A. Dies informiert den Fahrer jedes Mal über den Anlegestatus der einzelnen vorderen Sicherheitsgurte, wenn:
  • die Türen während der Fahrt geöffnet werden (Fahrzeuggeschwindigkeit über Null);
  • ein vorderer Sicherheitsgurt angelegt oder gelöst wird.

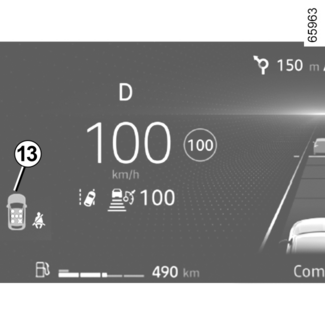

Die Grafik 13 verstehen:
Sicherheitsgurt angelegt;
Sitz besetzt und Sicherheitsgurt nicht angelegt;
Sitz nicht besetzt.
Bei geschlossenen Türen wird auf dem Zentraldisplay 10 die Kontrollleuchte angezeigt, wenn die Zündung eingeschaltet ist und Fahrer- und/oder Beifahrergurt(e) (bei besetztem Sitz) nicht angelegt sind.
Bei einer Fahrzeuggeschwindigkeit von weniger als ca. 20 km/h leuchtet die Kontrollleuchte auf dem Zentraldisplay 6 auf, wenn ein Vordersitz besetzt und der Sicherheitsgurt nicht angelegt ist. Wird begleitet von der Grafik 13, die jedes Mal für etwa 60 Sekunden angezeigt wird, wenn einer der vorderen Sicherheitsgurte angelegt oder gelöst wird.
Wenn die Fahrzeuggeschwindigkeit 20 km/h erreicht oder überschreitet und einer der vorderen Sicherheitsgurte während der Fahrt nicht angelegt ist oder gelöst wird:
  • leuchtet die Kontrollleuchte im Zentraldisplay 10 auf;
und
  • ertönt 120 Sekunden lang ein Piepton;
und
  • wird die Grafik 13 ca. 180 Sekunden lang angezeigt und das Symbol für den betreffenden Sitz wird angezeigt.
Vergewissern Sie sich immer, dass die Passagiere auf den Vordersitzen ordnungsgemäß angeschnallt sind und dass die angegebene Anzahl der als angelegt angezeigten Sicherheitsgurte mit der Anzahl der besetzten Vordersitze übereinstimmt.
Hinweis: Ein auf dem vorderen Beifahrersitz abgelegter Gegenstand kann die Kontrollleuchte ebenfalls auslösen.

Instrumententafel B

Warnung „bitte angurten“ vorn und hinten

Bei geschlossenen Türen wird die Grafik 14 ca. 60 Sekunden lang auf den Displays und Anzeigen eingeblendet. Diese informiert den Fahrer jedes Mal über den Anlegestatus der Sicherheitsgurte:
  • wenn eine Tür während der Fahrt geöffnet wird (Fahrzeuggeschwindigkeit über Null).
  • wenn ein Sicherheitsgurt angelegt oder gelöst wird.
  • wenn ein Sitz ein-/ausgebaut wird RÜCKSITZE: VERSTELLMÖGLICHKEITEN.

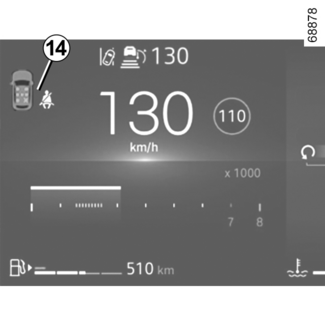

Erläuterung der Grafik 14:
  • Symbol in grün: Sicherheitsgurt angelegt;
  • Symbol in rot: Sitzplatz besetzt und Sicherheitsgurt nicht angelegt;
  • Symbol in grau: Sitzplatz nicht besetzt;
  • weißes Kreuz: ein Rücksitz wurde aus dem Fahrzeug ausgebaut oder die Elektrik nicht wieder an Fahrzeug angeschlossen oder eine Störung des Sitz-Anschlusses am Fahrzeug RÜCKSITZE: VERSTELLMÖGLICHKEITEN liegt vor.
Bei geschlossenen Türen wird auf dem Zentraldisplay die Kontrollleuchte angezeigt, wenn die Zündung eingeschaltet ist und die Gurte von Fahrer und/oder Beifahrer nicht angelegt sind (bei besetztem Sitz).
Falls ein oder mehrere Rücksitze nicht an das Fahrzeug angeschlossen sind, wird die Meldung „Rücksitz nicht verbunden“ etwa fünf Sekunden lang in der Instrumententafel angezeigt:
  • bei eingeschalteter Zündung, wenn mindestens einer der Sitze nicht angeschlossen ist;
  • bei eingeschalteter Zündung, wenn ein Sitz nicht angeschlossen ist.
Jeder der nicht angeschlossenen Sitze ist in der Grafik 14 mit einem weißen Kreuz gekennzeichnet.
Wenn ein Sitzplatz in der Grafik 14 durch ein weißes Kreuz gekennzeichnet, jedoch im Fahrzeug vorhanden ist, muss der Sitzstecker gemäß dem Sitzeinbauverfahren RÜCKSITZE: VERSTELLMÖGLICHKEITEN wieder angeschlossen werden.
Tipp
Achten Sie beim Wiedereinbau eines Sitzes im Fahrzeug darauf, den Sitzstecker wieder anzuschließen. Andernfalls wird der Anschnallstatus des Sicherheitsgurtes nicht in der Grafik 14 angezeigt.
Bei einer Fahrzeuggeschwindigkeit von weniger als etwa 20 km/h leuchtet die Warnlampe auf dem Zentraldisplay auf, wenn ein Sitz besetzt und dessen Sicherheitsgurt nicht angelegt ist. Wird begleitet von der Abbildung 14, die jedes Mal für etwa 60 Sekunden angezeigt wird, wenn einer der hinteren Sicherheitsgurte angelegt oder gelöst wird.
Wenn die Fahrzeuggeschwindigkeit 20 km/h erreicht oder überschreitet, und einer der hinteren Sicherheitsgurte während der Fahrt geöffnet wird,
  • leuchtet die Kontrolllampe im zentralen Display auf;
und
  • ein Signalton ertönt etwa 120 Sekunden,
und
  • die Grafik 14 wird ca. 180 Sekunden lang angezeigt und das Symbol für den betreffenden Sitz leuchtet rot.
Vergewissern Sie sich immer, dass die Fondpassagiere ordnungsgemäß angeschnallt sind und dass die angegebene Anzahl der als angelegt angezeigten Sicherheitsgurte mit der Anzahl der besetzten Sitzplätze übereinstimmt.
Hinweis: Manchmal kann ein auf einem der Sitze abgelegter Gegenstand die Warnungen aktivieren RÜCKSITZE: VERSTELLMÖGLICHKEITEN.
Wenn ein Fehler bei der Verbindung des Sitzes mit dem Fahrzeug vorliegt, wird die Meldung „Sitzverbindung prüfen“ auf der Instrumententafel angezeigt, begleitet von der Grafik 14 mit dem weißen Kreuz und der Warnleuchte .
Wenden Sie sich an eine Wenden Sie sich an einen Vertragspartner.
