PROJECTEURS AVANT : remplacement des lampes

  • 1
  • 2
  • 3
  • 4
  • 5

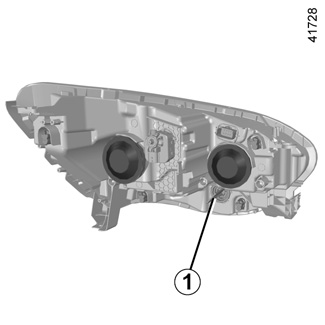

Feu indicateur de direction

Tournez d’un quart de tour le porte-lampe 1 et sortez la lampe.

Type de lampe : PY21W.

Après la remise en place de la lampe, assurez-vous de son bon verrouillage.

Avant toute intervention dans le compartiment moteur, coupez impérativement le contact (reportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2).

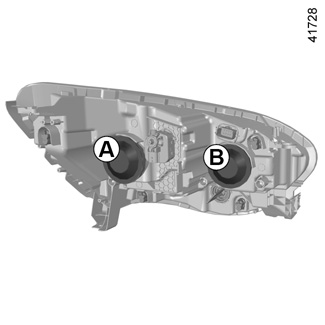

Feu de croisement à lampe halogène

Pour changer la lampe :

- déposez le cache A ;

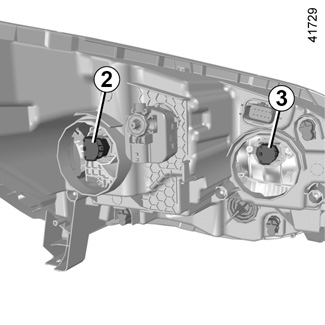

- tournez d’un quart de tour le porte-lampe 2 ;

- sortez la lampe.

Type de lampe : H7.

Feu de route à lampe halogène

Pour changer la lampe :

- déposez le cache B ;

- tournez d’un quart de tour le porte-lampe 3 ;

- sortez la lampe.

Type de lampe : H7.

Utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs.

Ne touchez pas le verre de la lampe. Tenez-la par son culot.

La lampe changée, veillez à bien repositionner le cache.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

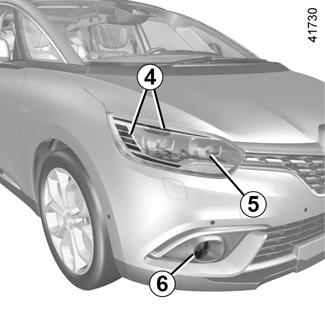

Feux de croisement/de route à LED 5

Consultez un Représentant de la marque.

Feux de jour/de position 4

Consultez un Représentant de la marque.

Feux de brouillard avant à LED 6

Consultez un Représentant de la marque.

Feux de brouillard avant à lampe halogène 6

- Accédez au porte-lampe en passant par le dessous du véhicule ;

- déclippez la trappe ;

- suivant véhicule, débrancher le connecteur ;

- tournez d’un quart de tour le porte-lampe.

Type de la lampe : H11 ou, suivant véhicule, H16.

Projecteurs additionnels

Si vous désirez équiper votre véhicule de projecteurs « antibrouillard », consultez un Représentant de la marque.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Le témoin  présent dans le compartiment moteur vous le rappelle.

Risque de blessures.

Toute intervention (ou modification) sur le circuit électrique doit être réalisée par un Représentant de la marque qui dispose des pièces nécessaires à l’adaptation, car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique (câblage, organes, en particulier l’alternateur).
