FEUX ARRIÈRE ET LATÉRAUX : remplacement des lampes

  • 1
  • 2
  • 3
  • 4
  • 5

Feux indicateur de direction/de position et de stop

Version chassis court

Ouvrez la porte de coffre, enlevez le cache 1 pour accéder à la vis 2 et la dévisser.

Retirez le bloc feux arrière.

Déclippez le porte-lampe d’un quart de tour.

Remplacez la lampe.

Feu indicateur de direction 3

Type de lampe : PY21W.

Feu de stop 4

Type de lampe : P21W.

Remontage

Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Feux indicateur de direction/de position et de stop (suite)

Version chassis long

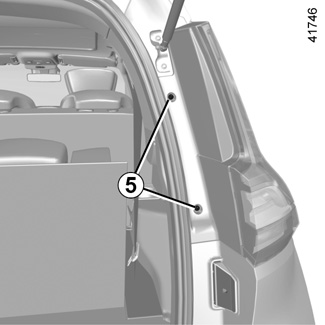

Ouvrez la porte de coffre, dévissez les vis 5 à l’aide d’un outil.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Ouvrez la porte de coffre, enlevez le cache 6 pour accéder à la vis 7 et la dévisser.

Retirez le bloc feux arrière.

Déclippez le porte-lampe d’un quart de tour.

Remplacez la lampe.

Feu indicateur de direction 8

Type de lampe : PY21W.

Feu de stop 9

Type de lampe : P21W.

Remontage

Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.

Feux de recul

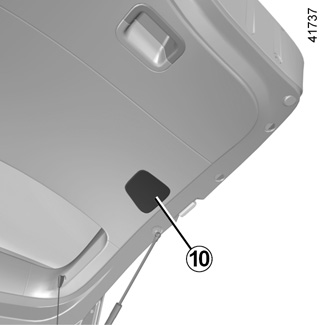

Depuis le coffre, déclippez le cache 10 situé sur la garniture intérieure de porte de coffre.

Déclippez le porte-lampe 11 d’un quart de tour.

Type de lampe : W16W.

Remontage

Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.

Feux luminescents

Les feux sont équipés d’un système d’allumage par leds dès l’allumage des feux de position.

Pour le remplacement des leds, consultez un Représentant de la marque.

Cet éclairage ne remplace pas un feu de position défaillant.

Feu de brouillard 12

Dévissez la trappe située sous le bouclier arrière à l’aide d’un outil de type tournevis. Accédez au porte-lampe, puis dévissez-le en tournant vers le centre du véhicule.

Type de lampe : P21W.

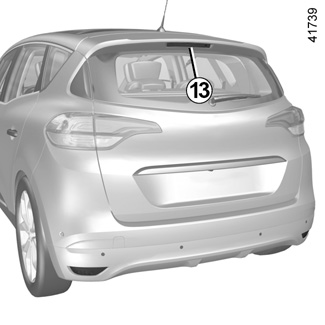

Troisième feu stop 13

Consultez un Représentant de la marque.

Éclaireurs plaque d’immatriculation 14

Déclippez l’éclaireur 14 en glissant l’éclaireur vers la droite (mouvement A).

Retirez le couvercle de l’éclaireur pour accéder à la lampe.

Type de lampe : navette W5W.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

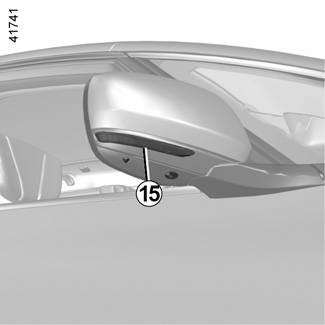

Répétiteurs latéraux 15

Consultez un Représentant de la marque.
